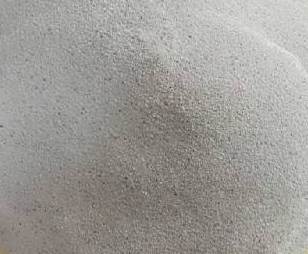

漂珠的主要化學成分是硅和鋁的氧化物，其中二氧化硅約占50-65%，氧化鋁約占25-35%。因為二氧化硅的熔點高達1725攝氏度，氧化鋁的熔點為2050攝氏度，兩者都是高耐火材料。因此，耐火度很高，一般可達1600-1700攝氏度，是一種優(yōu)良的高性能耐火材料。

　　它輕質隔熱，薄而中空，空腔為半真空。只有少量的氣體(N2、H2、CO2等)，熱傳導緩慢且小。因此，不僅重量輕(體積重量250~450kg/m3)，而且絕熱性能優(yōu)異(室溫下導熱系數(shù)0.08～0.1)，為輕質保溫材料領域的成功奠定了基礎。

　　由于它是硅鋁氧化物礦物相(石英和莫來石)形成的硬質玻璃體，硬度可達6-7莫氏硬度，靜壓強度高達70-140MPa，真密度為2.10-2.20g/cm3。它相當于一塊石頭。因此，具有較高的強度。

　　通常，輕質多孔或中空材料，如珍珠巖、沸石、硅藻土、海浮石、膨脹蛭石等，硬度和強度較差。用它們制成的保溫制品或輕質耐火制品存在強度差的缺點。它們的缺點恰恰是漂珠的長處。

　　漂珠的自然粒徑為1-250微米。比表面積為300-9000px2/g，類似于水泥。因此，不需要研磨，可以直接使用。細度能滿足各種產品的需要。其他輕質保溫材料一般粒徑較大(如珍珠巖等)，如果接地，容量將大大增加，隔熱性能將大大降低。
