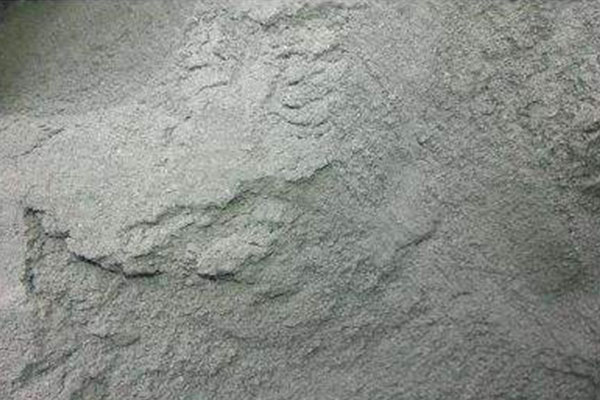

近年來(lái)，粉煤灰的種類(lèi)趨于多樣化，應(yīng)用于混凝土后，混凝土土，易性差.表觀顏色差.氨味嚴(yán)重.凝結(jié)時(shí)間長(zhǎng).強(qiáng)度下降.一系列問(wèn)題，如開(kāi)裂。為了保證混凝土的質(zhì)量和數(shù)量，本文提出摻假粉煤灰.含油粉煤灰.預(yù)拌混凝土生產(chǎn)中容易出現(xiàn)的硝粉煤灰和固硫粉煤灰四種粉煤灰，并嘗試給出應(yīng)對(duì)方法。

　　(一)摻假粉煤灰

　　將優(yōu)質(zhì)粉煤灰與混凝土混合可以顯著提高混凝土的和諧性。當(dāng)粉煤灰的混合量大于橡膠總量的5%~10%時(shí)，效果非常明顯。目前，在混凝土的實(shí)際生產(chǎn)中，粉煤灰的混合量往往達(dá)到20%，有的甚至高達(dá)30%，但混凝土的和諧性并不令人滿(mǎn)意。在提取原材料進(jìn)行檢測(cè)時(shí)，發(fā)現(xiàn)粉煤灰的檢測(cè)結(jié)果往往不符合標(biāo)準(zhǔn)要求，或與驗(yàn)收時(shí)的檢測(cè)結(jié)果相差甚遠(yuǎn)。

　　如何快速有效地區(qū)分粉煤灰的優(yōu)缺點(diǎn)已成為混凝土行業(yè)面臨的一個(gè)難題。到目前為止，許多混凝土公司已經(jīng)發(fā)現(xiàn)，粉煤灰供應(yīng)商有摻假行為，這個(gè)問(wèn)題應(yīng)該引起足夠的關(guān)注。鑒于上述情況，混凝土公司除呼吁有關(guān)部門(mén)盡快出臺(tái)有針對(duì)性的檢測(cè)標(biāo)準(zhǔn)外，還應(yīng)采取相應(yīng)措施，避免混淆。以混凝土公司驗(yàn)收粉煤灰為例，其措施包括：

　　(1)與供應(yīng)商簽訂誠(chéng)信及處罰規(guī)定，敲響警鐘。

　　(2)安排專(zhuān)職取樣人員，嚴(yán)禁送貨人員取樣或使用其提供的樣品。

　　(3)取樣要具有代表性，能夠反映整車(chē)的大致情況。

　　(4)增加抽樣頻率，增加樣品數(shù)量，比較多個(gè)測(cè)試結(jié)果。如果發(fā)現(xiàn)測(cè)試結(jié)果不合格或測(cè)試結(jié)果數(shù)據(jù)差異較大，應(yīng)堅(jiān)決退貨。

　　(二)含油粉煤灰

　　大多數(shù)混凝土公司使用的粉煤灰顏色與水泥相似，大多為灰色;有些粉煤灰顏色較深，呈灰黑色。這種粉煤灰一般較薄或含碳量較高。然而，總會(huì)發(fā)現(xiàn)一些深色粉煤灰的檢測(cè)結(jié)果與常識(shí)不一致。粉煤灰的細(xì)度接近技術(shù)指標(biāo)值，含碳量不高。然而，其顏色較深，試驗(yàn)過(guò)程中黑色粉末顆粒明顯。粉煤灰在篩選過(guò)程中，篩選過(guò)程中會(huì)有一些黑色粉末。在需水比試驗(yàn)過(guò)程中，一層黑色物質(zhì)漂浮在膠砂表面。此外，這種粉煤灰用于混凝土生產(chǎn)后，混凝土漿體表面也會(huì)呈現(xiàn)灰黑色，振動(dòng)后更為明顯。

　　(三)脫硝粉煤灰

　　近年來(lái)，許多混凝土公司發(fā)現(xiàn)生產(chǎn)的混凝土有刺鼻的氨味，在粉煤灰驗(yàn)收過(guò)程中，需水量比試驗(yàn)往往伴有刺鼻的氨味。氨味混凝土有時(shí)伴有凝結(jié)時(shí)間延長(zhǎng)或模具膨脹，有的甚至因含氣量高而大大降低混凝土強(qiáng)度，導(dǎo)致嚴(yán)重的工程質(zhì)量事故。

　　(1)在熱水中加入脫硝粉煤灰或與水泥混合后，往往會(huì)出現(xiàn)刺鼻的氨氣味，這可以作為簡(jiǎn)單的判斷依據(jù)。

　　(2)在驗(yàn)收和使用過(guò)程中積累經(jīng)驗(yàn)和數(shù)據(jù)。記錄脫硝粉煤灰檢測(cè)數(shù)據(jù)和試驗(yàn)過(guò)程中的現(xiàn)象，并經(jīng)常結(jié)合混凝土生產(chǎn)條件進(jìn)行比較，以便及時(shí)發(fā)現(xiàn)問(wèn)題。

　　(3)增加混凝土監(jiān)測(cè)頻率，如氣體含量測(cè)量.測(cè)定凝結(jié)時(shí)間等。

　　(四)CFB固硫灰

　　CFB固硫灰是指流化床鍋爐850℃～900℃溫度燃燒固硫后排出的飛灰。CFB固硫灰不同于傳統(tǒng)的煤粉爐粉煤灰。由于燃煤工藝的不同，它們是由礦物組成的.物理性質(zhì)和其他方面有很大的差異。莫來(lái)石在傳統(tǒng)粉煤灰中所含的結(jié)晶物質(zhì)中占很大比例，莫來(lái)石由粘土中的高嶺石制成℃在上述高溫下形成，其含量與煤炭有關(guān)。在流化床鍋爐工藝中，粘土中的高嶺石以高嶺石的形式存在。CFB由于固硫劑的摻入，固硫灰中含有脫硫產(chǎn)物CaSO4.CaSO3和固硫劑殘留物f-CaO等等。上述物質(zhì)的存在使得CFB固硫灰與傳統(tǒng)粉煤灰在物理特性和火山灰活性方面存在很大差異。當(dāng)應(yīng)用于混凝土?xí)r，與外加劑的適應(yīng)性較差.需水量大.易性和體積穩(wěn)定性差等問(wèn)題。
